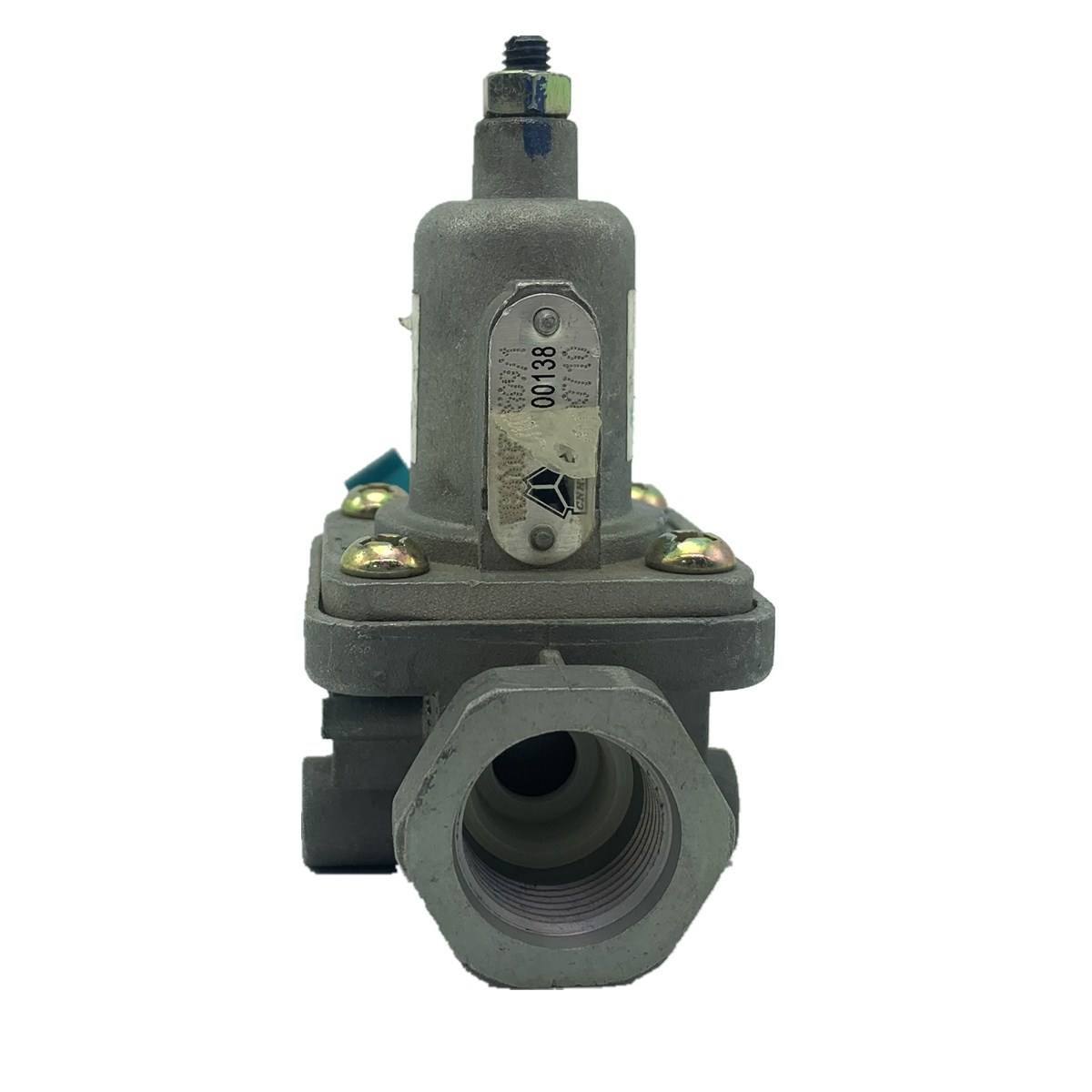

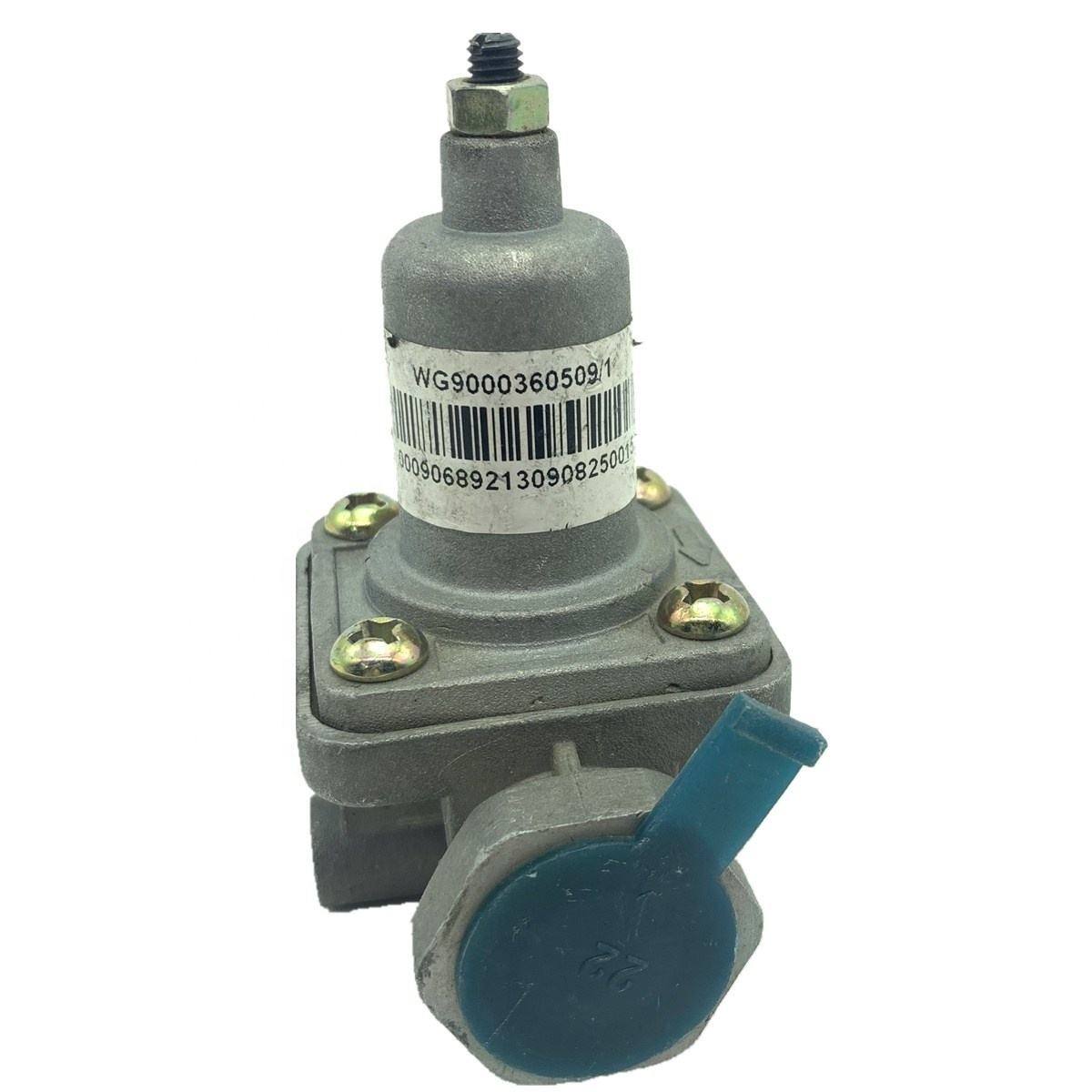

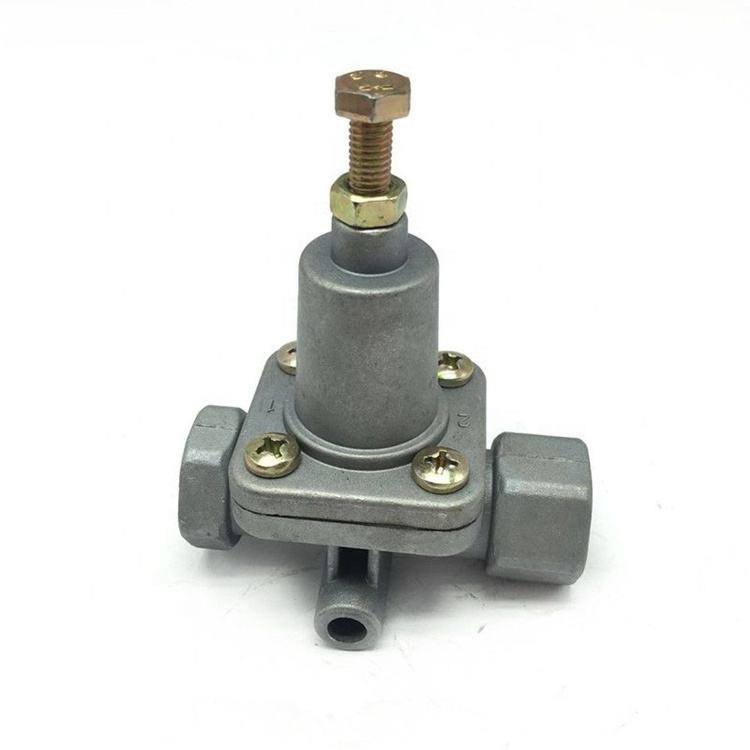

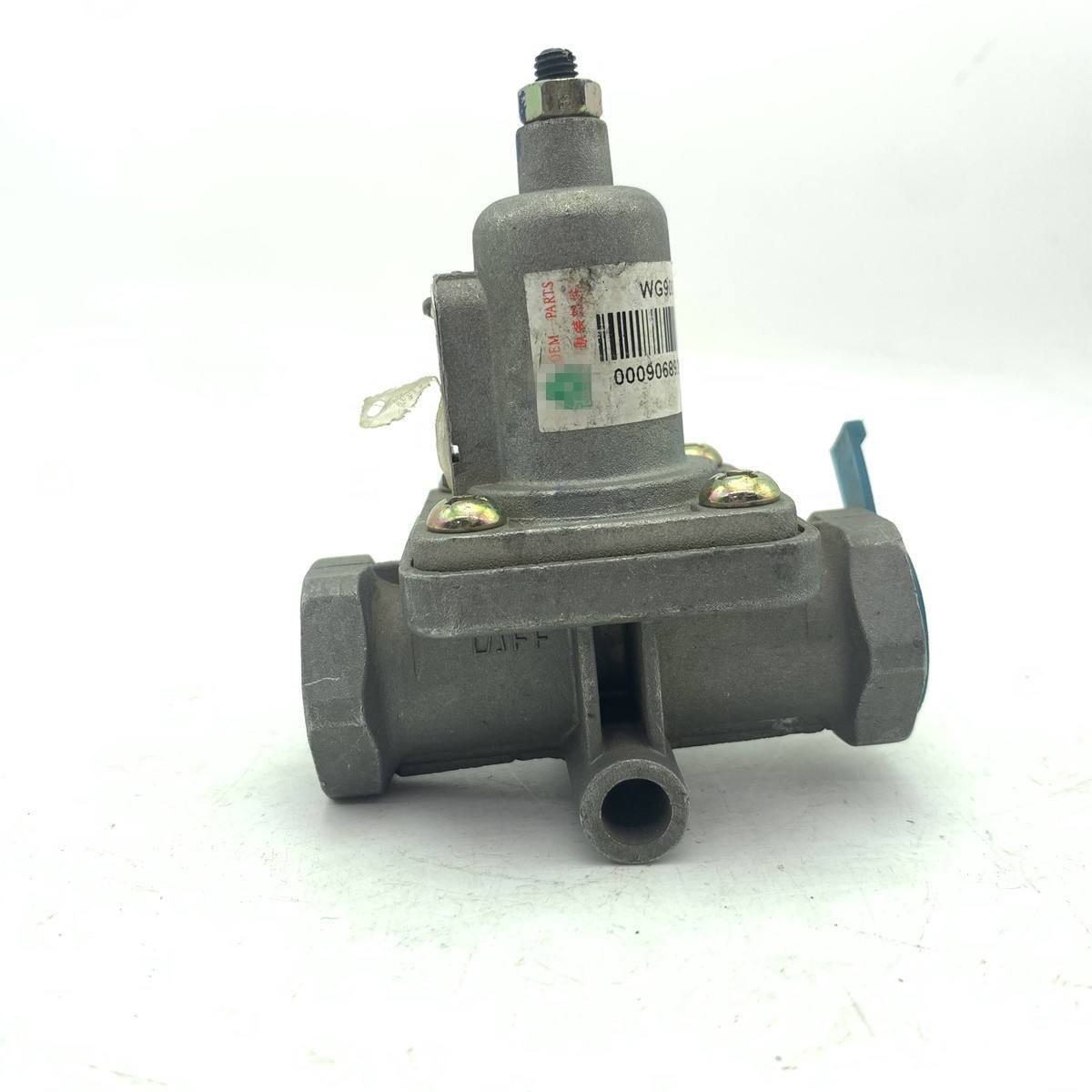

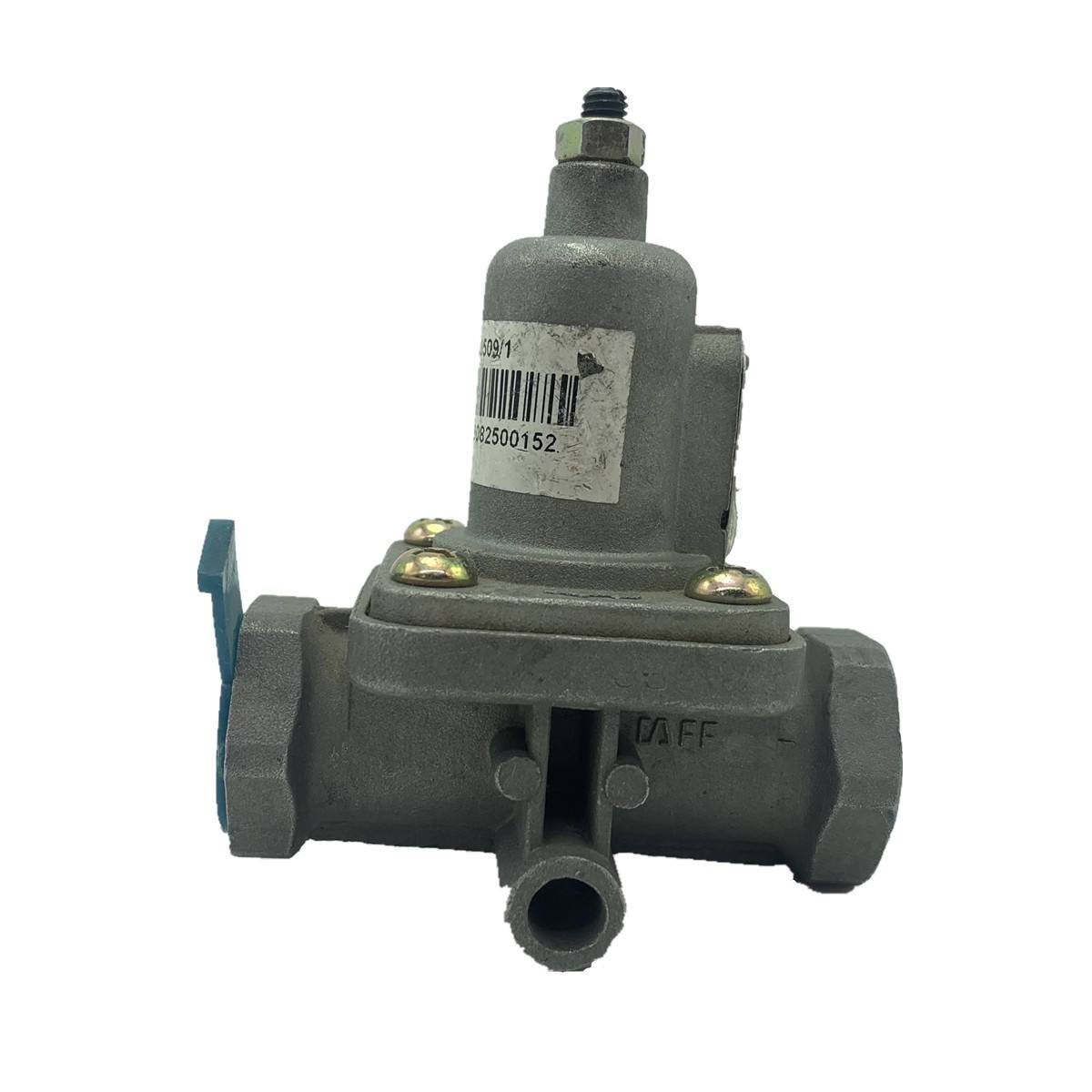

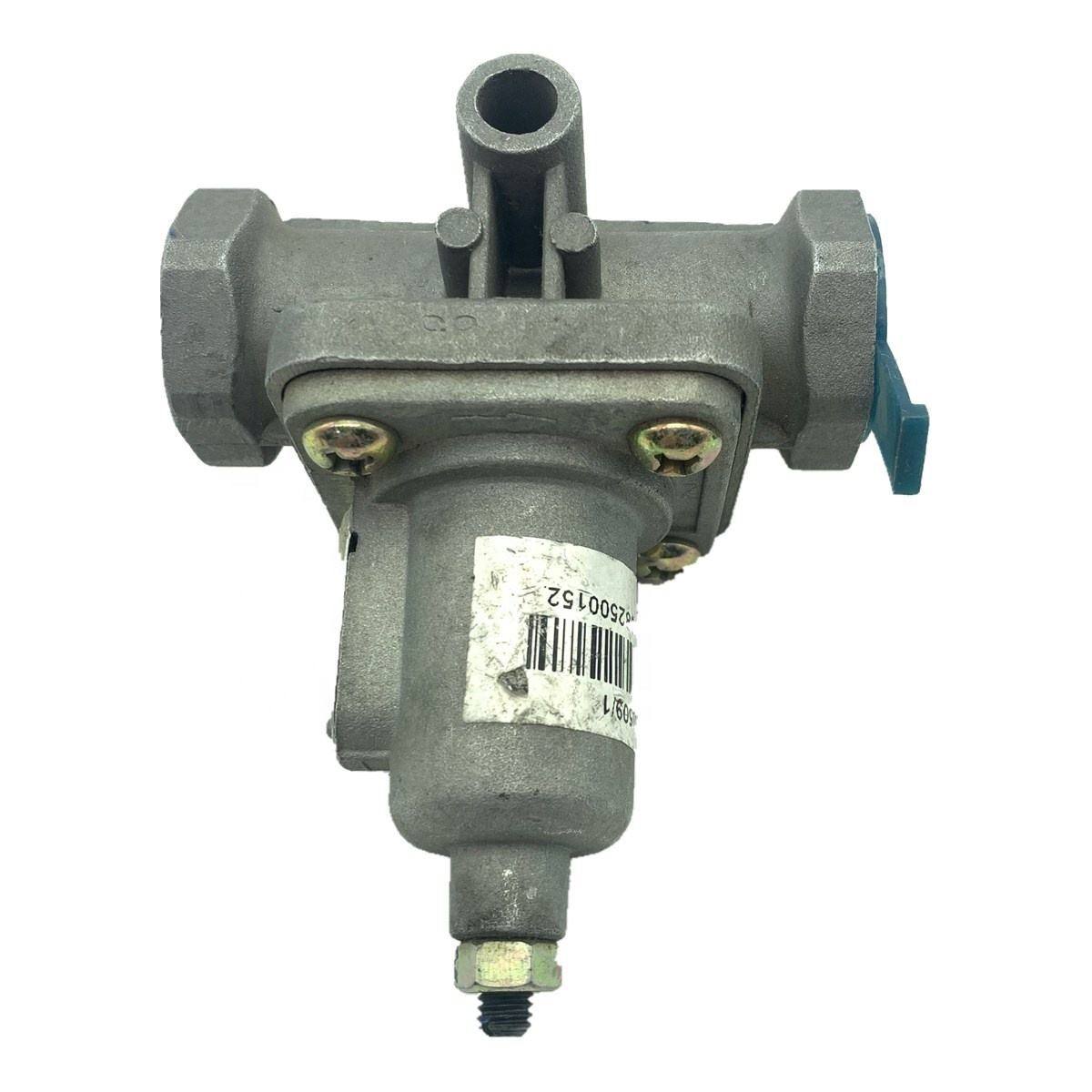

WG9000360509 Pretlakový ventil pre Sinotruk HOWO

Prepúšťací ventil WG9000360509 pre Sinotruk HOWO je bezpečnostný komponent vzduchovej brzdy vyrobený v Číne, ktorý ponúka značka Skyond globálnym nákupcom, vyrábaný a dodávaný z jej výrobnej základne v Jinane. Tento ventil je inštalovaný v blízkosti vzduchojemu alebo sušiča vzduchu na nákladných vozidlách HOWO a automaticky sa aktivuje, keď tlak v systéme prekročí nastavený limit, aby sa uvoľnil prebytočný vzduch a zabránilo sa poškodeniu potrubia alebo komponentov pretlakom. Pasuje na HOWO a ďalšie modely Sinotruk. Závit sa zhoduje priamo s továrenskými portami a nevyžaduje žiadne adaptéry ani tmely na inštaláciu.

Špecifikácie produktu

Riziká, ak zlyhá poistný ventil

Poistný ventil nie je dielom, ktorý sa rýchlo opotrebováva, ale keď zlyhá, následky sú priame a vážne.

Ventil je zaseknutý zatvorený

Vzduchojem pokračuje v natlakovaní nad konštrukčné limity, čo môže spôsobiť prasknutie potrubia alebo nádrže a okamžitú stratu tlaku v brzdovom systéme.

Ventil sa predčasne otvorí alebo úplne netesní

Tlak v systéme klesá, kompresor často cykluje (zvyšuje sa spotreba paliva) a brzdový pedál sa stáva tvrdým so zníženou brzdnou silou.

Pružinová únava spôsobujúca posun tlaku

Ventil sa otvára buď pod alebo nad svojou nastavenou hodnotou, buď príliš skoro (zníženie brzdnej rezervy) alebo príliš neskoro (udržiavanie sústavy neustále preťažované) odtlakovaním.

Pre prevádzkovateľov vozového parku je akékoľvek oneskorenie v reakcii bŕzd spôsobené problémami s tlakom vzduchu priamym problémom bezpečnosti. Poistný ventil WG9000360509 pre Sinotruk HOWO poskytuje konzistentný výkon: kalibrovaný na hodnoty tlaku OEM, s pružinami navrhnutými pre dlhodobú odolnosť proti únave, ktoré zaisťujú otváranie a zatváranie ventilu pri správnom tlaku.

Ako funguje ventil interne?

Poistný ventil WG9000360509 pre Sinotruk HOWO je pružinový poistný ventil, ktorý sa skladá zo štyroch základných komponentov: telo, pružina, tanier a tesnenia.

Princíp fungovania:Systémový tlak pôsobí na spodnú časť taniera cez vstupný otvor. Keď je tlak pod nastavenou hodnotou pružiny, pružina drží tanier tesne pri sedle; ventil zostane zatvorený. Keď tlak dosiahne nastavenú hodnotu, vzduchová sila prekoná predpätie pružiny, zdvihne tanier a vypustí prebytočný vzduch cez výfukový otvor. Keď tlak klesá, pružina tlačí tanier späť, aby sa ventil zatvoril.

Tento cyklus sa môže počas prevádzky vozidla vyskytnúť stokrát. Materiál pružiny a tepelné spracovanie určujú únavovú životnosť; materiál tesnenia určuje, či sa ventil deformuje alebo stvrdne pri nízkych/vysokých teplotách, čo ovplyvňuje integritu tesnenia; presnosť prispôsobenia sedla k sedlu určuje výkon s nulovou netesnosťou v zatvorenom stave.

Naša konštrukčná požiadavka: ventil sa musí aktivovať v rozmedzí ± 5 % nastaveného tlaku, s mierou úniku pod špecifikáciou po zatvorení a posunom tlaku prasknutia pružiny do 3 % po 100 000 cykloch.

Prečo sú pružiny a tesnenia kritické pre kvalitu?

Poruchové body v poistnom ventile sú sústredené v pružine a tesneniach.

jar:Vyrobené z legovanej pružinovej ocele, kalenej a temperovanej, s čiernym oxidom alebo zinkom pre odolnosť proti korózii. Priemer drôtu, počet cievok a voľná dĺžka sú presne vypočítané pre každý menovitý tlak, aby sa zabezpečilo presné predpätie. Zliatinová pružinová oceľ ponúka vyššiu medzu pružnosti a únavovú pevnosť ako bežná uhlíková oceľ, odoláva plastickej deformácii alebo zlomeniu pri častom cyklovaní.

tesnenia:Nitrilbutadiénový kaučuk (NBR) s rozsahom pracovných teplôt -40°C až +100°C. NBR poskytuje lepšiu pevnosť v ťahu a odolnosť proti oderu ako štandardná guma, odoláva deformácii alebo opotrebovaniu pri náraze vysokotlakového vzduchu. Dizajn s dvojitým tesnením kombinuje O-krúžok (dynamické tesnenie pri pohybe taniera) a ploché tesnenie (statické tesnenie pri zatvorenom ventile), aby sa v zatvorenom stave dosiahol nulový únik.

Telo:Dostupné z tvárnej liatiny alebo tlakovo liateho hliníka. Tvárna liatina ponúka vysokú pevnosť a odolnosť proti nárazu pre aplikácie s vysokým zaťažením; hliník je ľahší s lepším odvodom tepla tam, kde záleží na hmotnosti. Oba materiály sú ošetrené antikoróznou úpravou, pričom prešli testami v soľnom postreku minimálne 72 hodín.

Proces inšpekcie v Skyond

Každý poistný ventil WG9000360509 pre Sinotruk HOWO prechádza pred odoslaním nasledujúcimi kontrolami:

1. Tlaková skúška praskaním.Pomocou špeciálnej tlakovej skúšobnej stolice so stlačeným vzduchom sa tlak postupne zvyšuje, až kým sa ventil neotvorí, pričom sa zaznamená tlak prasknutia. Pre hodnotenie 0,6 MPa je prijateľný rozsah 0,58–0,62 MPa; pre 0,65 MPa je to 0,63–0,67 MPa. Jednotky mimo tohto rozsahu sú prepracované.

2. Skúška uzatváracieho tlaku a tesnosti.Po otvorení sa tlak uvoľní, kým ventil znova nezapadne; uzatvárací tlak je overený z hľadiska stability. Ventil sa potom udržiava zatvorený počas 30 sekúnd, pričom sa meria miera úniku. Štandard vyžaduje rýchlosť úniku ≤ 5 ml/min po uzavretí.

3. Skúška stlačenia pružiny.Náhodné vzorky pružín sa testujú na stlačenie/odskok v simulovaných pracovných podmienkach, pričom sa overí, že voľná dĺžka a pracovná výška sú v rámci konštrukčných tolerancií.

4. Vizuálna kontrola a kontrola závitov.Povrch karosérie sa kontroluje na pieskové otvory alebo praskliny; závity sú overené pomocou go/no-go meradiel.

Všetky výsledky inšpekcie sa zaznamenávajú pre každú šaržu, pričom správy sa uchovávajú kvôli vysledovateľnosti.

Pohodlie inštalácie

Prepúšťací ventil WG9000360509 pre Sinotruk HOWO používa závity identické s pôvodnými továrenskými návrhmi. Inštalácia nevyžaduje žiadne adaptéry, závitovú pásku ani tekutý tmel.

Postup:Nájdite montážny port na vzduchovej nádrži alebo sušiči vzduchu, ručne naskrutkujte ventil, kým závity nezapadnú, a potom utiahnite bežným kľúčom na špecifikovaný krútiaci moment. Konštrukcia závitu je samotesniaca – po utiahnutí krútiaceho momentu kužeľový alebo plochý tesniaci povrch tvorí tesnenie s portom, pričom sa nespolieha na pásku alebo pastu na vyplnenie medzier.

Proces výmeny:Odtlakujte vzduchojem, odstráňte starý ventil, vyčistite závity montážneho otvoru a tesniaci povrch a potom nainštalujte nový ventil. Čas výmeny jedného ventilu je menej ako 15 minút.

Možnosť prispôsobenia OEM:Výroba podľa výkresov, vzoriek alebo špeciálnych požiadaviek

Skyond dodáva nielen štandardné katalógové produkty, ale prijíma aj OEM zákazkové objednávky. Pre zákazníkov so špeciálnym nastavením tlaku, veľkosťou portov alebo požiadavkami na značku poskytujeme komplexné prispôsobenie od návrhu až po sériovú výrobu.

Proces prispôsobenia:Zákazník poskytuje výkresy produktov, vzorky alebo podrobné špecifikácie.

Náš technický tím hodnotí realizovateľnosť, potvrdzuje materiály, tlakové parametre, procesy obrábania a ďalšie kritické aspekty.

Vzorky sa vyrábajú na testovanie a schválenie zákazníkom.

Po schválení vzorky začína hromadná výroba s úplnou sledovateľnosťou kontroly kvality.

Niekoľko zahraničných zákazníkov už spolupracuje so spoločnosťou Skyond na projektoch OEM s vlastnou značkou aplikovanou na povrchy produktov pre predaj na miestnom trhu. MOQ a dodacia lehota pre objednávky OEM sú dohodnuté na základe zložitosti produktu.

Kompletný sortiment dodávok dielov Sinotruk od spoločnosti Skyond

Pretlakový ventil WG9000360509 pre Sinotruk HOWO je len jedným produktom v portfóliu Skyond. S 15-ročnými skúsenosťami v sektore dielov Sinotruk ponúka Skyond kompletnú dodávku dielov zahŕňajúcu motory, prevodovky, podvozky a systémy karosérie.

Časti motora:bloky valcov, hlavy, piesty, piestne krúžky, kľukové hriadele, ojnice, ventily, palivové čerpadlá, vodné čerpadlá, turbodúchadlá atď.

Časti prevodovky:puzdrá, ozubené kolesá, synchronizátory, ložiská, mechanizmy radenia, spojkové kotúče a prítlačné kotúče atď.

Časti podvozku:rámy, odpruženie, prevody riadenia, koncovky spojovacích tyčí, brzdové bubny, brzdové kotúče atď.

Časti údržby:filtre (olejové, palivové, vzduchové), brzdové doštičky, remene, napínače atď.

Všetky diely sú dostupné ako v originálnom OEM, tak aj vo vysokokvalitných doplnkových verziách, aby vyhovovali rôznym potrebám trhu a rozpočtom obstarávania. Objemové objednávky majú lepšiu jednotkovú cenu – hromadné objednávky sú vítané.

Prečo získavať diely HOWO zo Skyond?

1. Pätnásť rokov sústredenej praxe. Skyond pôsobí v sektore súčiastok pre ťažké nákladné vozidlá a stavebné stroje už 15 rokov, pričom si vybudovala hlboké znalosti o celom produktovom rade Sinotruk od vnútorných častí motora až po komponenty podvozku a časti vzduchového brzdového systému, ako je poistný ventil WG9000360509. To znamená rýchlejšiu identifikáciu správneho dielu pre vaše vozidlo a menej chýb pri objednávaní.

2. Nachádza sa v rodnom meste Sinotruku. Naša továreň a sklad sídlia v Jinane, hlavnom meste Sinotruku. To nám poskytuje priamy prístup k presným špecifikáciám a originálnym referenčným vzorkám a umožňuje nám rýchlo presúvať zásoby bez dlhých dodacích lehôt spôsobených viacvrstvovými distribučnými kanálmi. Väčšina objednávok sa odosiela do 7–45 dní po zaplatení.

3. Pripravené na globálne doručenie. Pravidelne vyvážame do Ruska, Strednej Ázie, juhovýchodnej Ázie, Afriky, Južnej Ameriky a ďalej. Náš logistický tím má skúsenosti s nakladaním kontajnerov, colnou dokumentáciou a smerovaním do veľkých prístavov. Či už potrebujete jeden ventil alebo plnú nádobu zmiešaných dielov, my sa postaráme o prepravu, takže vy nemusíte.

4. Jeden dodávateľ, tisíce dielov. Okrem poistného ventilu WG9000360509 Skyond skladuje a dodáva diely motora, prevodové diely, diely podvozku, filtre, brzdové doštičky, remene a viac ako 130 000 položiek. Objednávanie viacerých typov dielov z jedného zdroja znižuje vaše pracovné zaťaženie pri obstarávaní a konsoliduje zásielky.

Priamočiary popredajný servis. Ak produkt dorazí s potvrdeným problémom s kvalitou, opravíme, vymeníme alebo vrátime peniaze. Žiadne hádky, žiadne predĺžené odklady. Stojíme si za tým, čo posielame.
