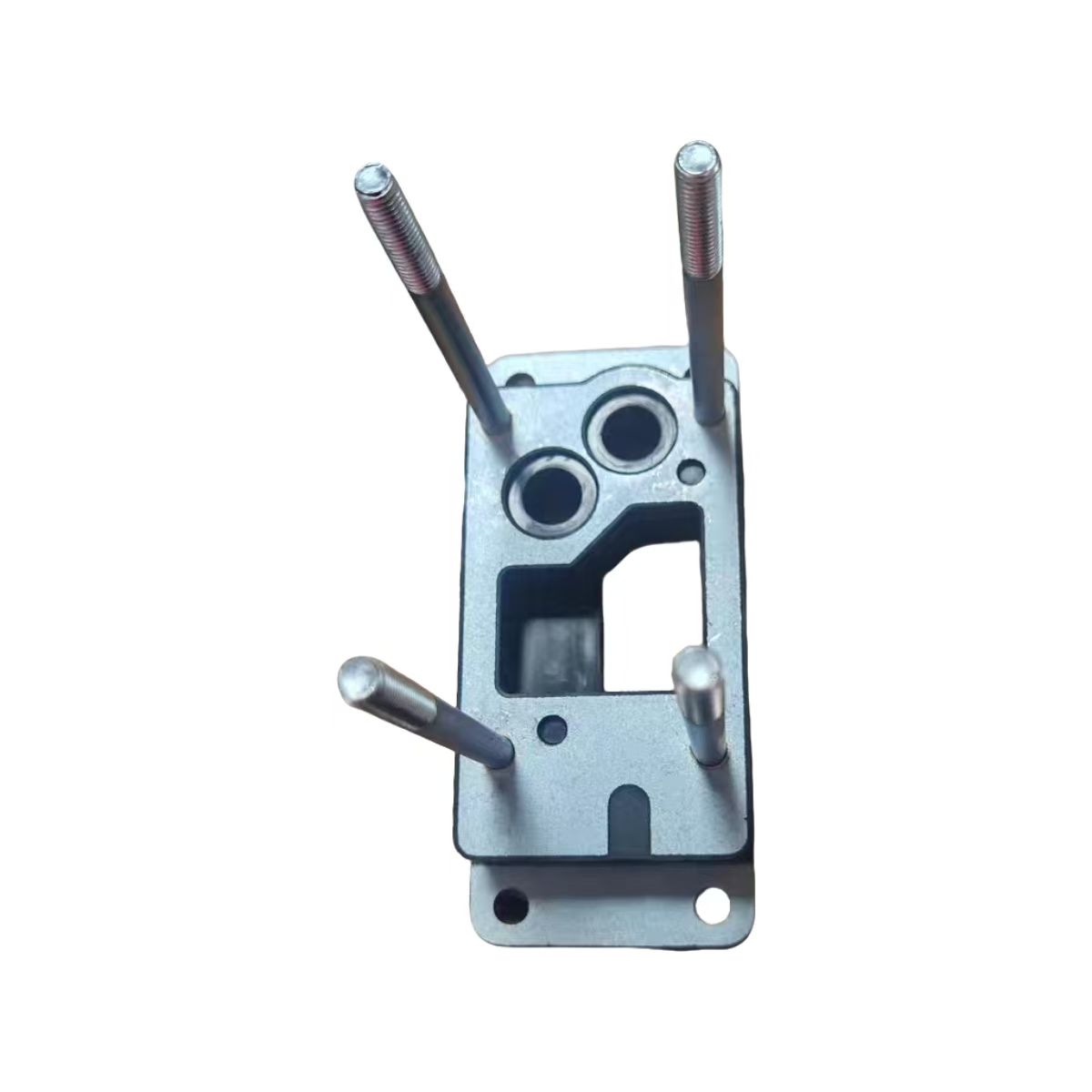

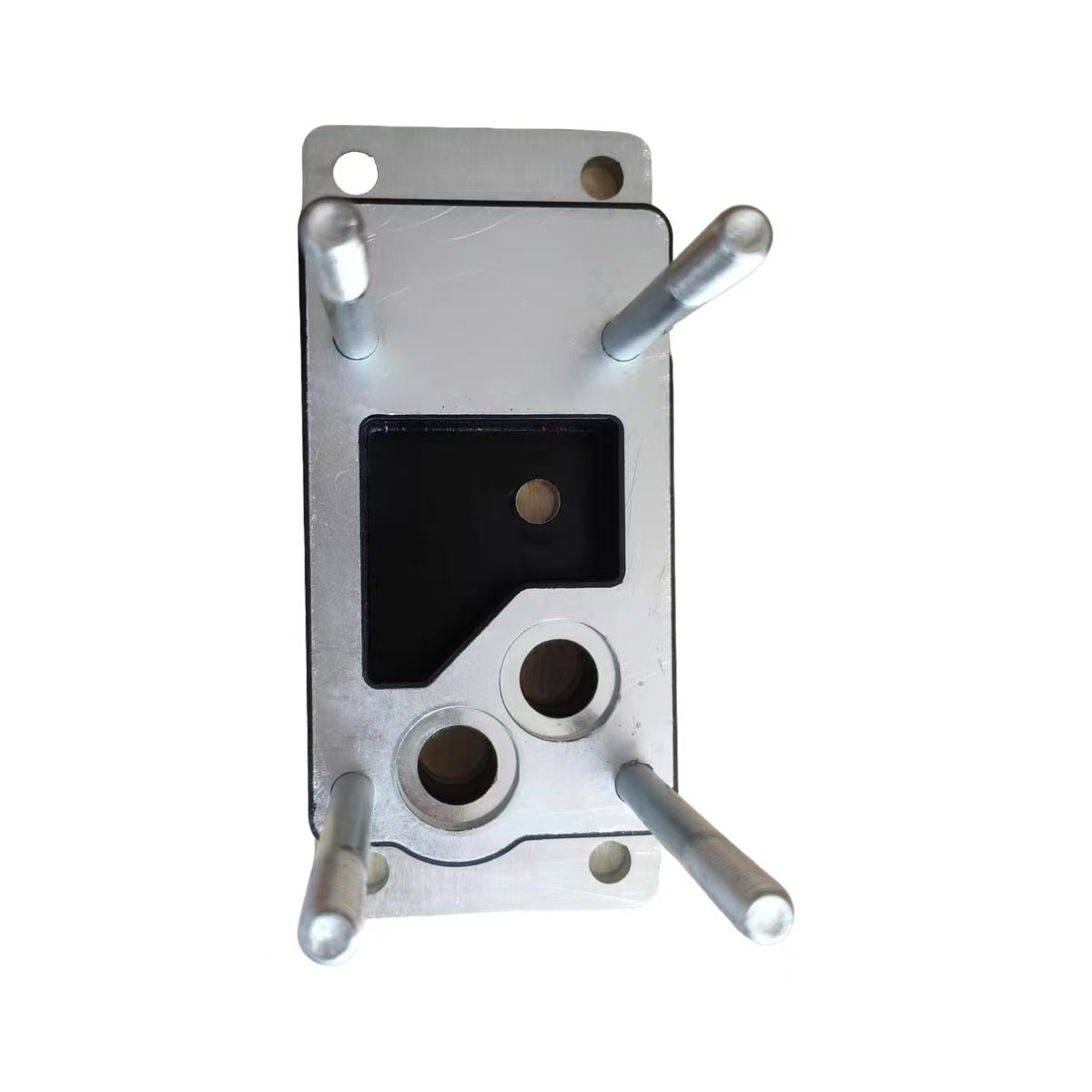

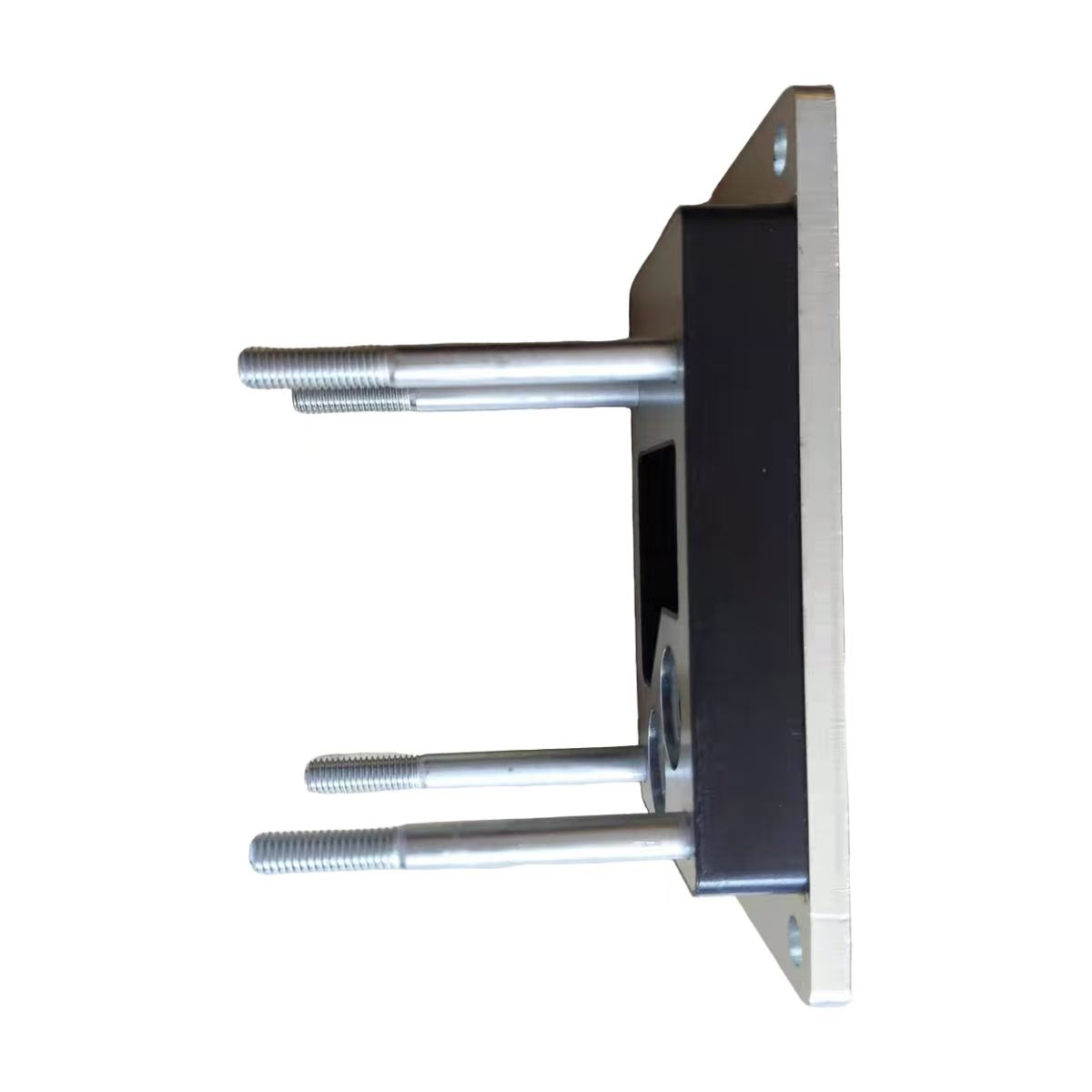

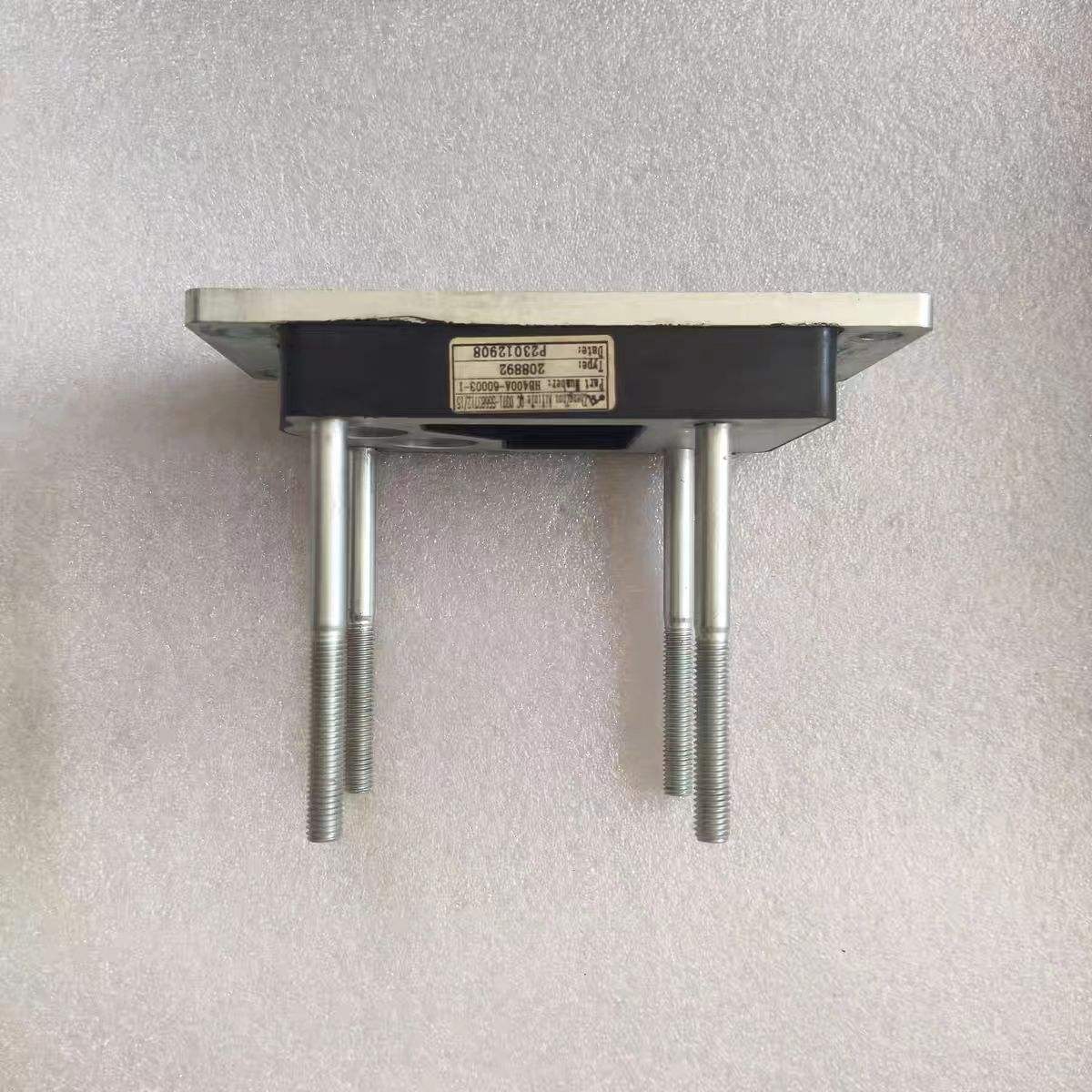

FAST Hydraulická tlmiaca doska retardéra pre nákladné vozidlo Shacman

FAST Hydraulic Retarder Damping Plate for Shacman Truck je montážny a ochranný komponent dodávaný spoločnosťou Skyond, vyrobený v našom závode v Číne. Táto tlmiaca doska je navrhnutá pre pneumatický proporcionálny regulačný ventil na systémoch hydraulických retardérov FAST, ktoré sa bežne vyskytujú na ťažkých nákladných vozidlách Shacman vrátane série X5000, X6000 a M3000S, ako aj iných značiek vybavených retardérmi FAST, ako sú Sinotruk HOWO, Yutong a Yaxing. Tlmiaca doska retardéra sa montuje priamo na zostavu telesa riadiaceho ventilu a zabezpečuje proporcionálny ventil, ktorý reguluje tlak vzduchu vstupujúceho do olejovej vane retardéra. Toto riadenie tlaku určuje prietok oleja do pracovnej komory, ktorý následne riadi brzdný moment. Opotrebovaná alebo chýbajúca tlmiaca doska umožňuje, aby sa k presnému ventilu dostali nadmerné vibrácie, čo vedie k nepravidelnému brzdeniu, oneskorenému záberu alebo úplnému zlyhaniu ventilu. Jeho výmena za tlmiacu dosku retardéra obnoví stabilnú činnosť ventilov a konzistentnú hydraulickú silu pre bezpečnejšie spomalenie vozidla.

Výhody produktu

Zabezpečuje proporcionálny ventil proti vibráciám.

Hydraulická tlmiaca doska retardéra FAST pre nákladné vozidlo Shacman drží elektromagnetický proporcionálny ventil pevne na telese ventilu retardéra. Tým sa zabráni pohybu ventilov alebo skresleniu signálu spôsobenému vibráciami vozovky a odskakovaním vozidla, čím sa zaisťuje, že retardér konzistentne reaguje na príkazy vodiča.

Predlžuje životnosť komponentov.

Absorbovaním energie nárazov a vibrácií predtým, ako dosiahne proporcionálny ventil, tlmiaci tanier znižuje opotrebovanie vnútorných komponentov ventilu, ako sú cievka, pružiny a solenoidy. To sa premieta do dlhších servisných intervalov a menšieho počtu výmen ventilov počas životnosti vozidla.

Kompozitná kovovo-gumová konštrukcia.

Oceľová doska poskytuje pevné upevnenie a presné umiestnenie ventilu, zatiaľ čo lepená gumová vrstva absorbuje vysokofrekvenčné vibrácie. Tento integrovaný dizajn eliminuje potrebu samostatných montážnych konzol a izolátorov, zjednodušuje zostavu ventilu a znižuje potenciálne miesta zlyhania.

Zachováva hlavné brzdné výhody retardéra.

Stabilný proporcionálny ventil umožňuje retardéru dosiahnuť plný brzdný potenciál bez opotrebenia spomalenia, konzistentný výkon bez tepelného slabnutia a znížené namáhanie prevádzkových bŕzd a pneumatík. Pre prevádzkovateľov vozového parku to znamená nižšie náklady na údržbu a lepšiu spotrebu paliva.

Priama výmena OEM.

Montážne otvory, hrúbka dosky a celkové rozmery zodpovedajú špecifikáciám pôvodného zariadenia. Inštalácia nevyžaduje žiadnu úpravu tela ventilu alebo okolitých komponentov.

Kľúčové špecifikácie

Aká je úloha tlmenia?

Hydraulická tlmiaca doska retardéra FAST pre nákladné vozidlo Shacman plní tri základné funkcie v systéme ovládania retardéra:

Bezpečná montáž. Doska pevne priskrutkuje elektromagnetický proporcionálny ventil k telu retardačného ventilu. Táto mechanická fixácia zabraňuje posunutiu alebo uvoľneniu ventilu pri vibráciách vozidla, pričom zachováva presné zarovnanie medzi ventilom a jeho pneumatickými a elektrickými spojmi.

Tlmenie vibrácií.Integrovaná gumová vrstva absorbuje a rozptyľuje energiu nárazov a vibrácií z vozovky a hnacieho ústrojenstva. Bez tohto tlmenia by vibrácie prenášali priamo na vnútorné komponenty ventilu, cievku, pružiny a solenoidy, čo by spôsobilo predčasné opotrebovanie, nepravidelnú odozvu alebo úplné zlyhanie.

Ochrana integrity signálu.Izoláciou ventilu od vibrácií tlmiaca doska retardéra zabraňuje tomu, aby sa do elektronickej riadiacej jednotky dostali falošné signály alebo skreslenie signálu. Proporcionálny ventil sa pri regulácii tlaku vzduchu spolieha na presné elektrické signály z ECU. Odskakovanie kontaktu spôsobené vibráciami alebo prerušované spojenia môžu spôsobiť, že ECU nesprávne vyhodnotí polohu ventilu, čo vedie k nesprávnemu použitiu brzdného momentu.

Pre vodiča sa to premieta do predvídateľnej, lineárnej odozvy brzdenia vo všetkých prevádzkových režimoch retardéra od funkcie klesania konštantnou rýchlosťou až po režimy brzdenia s plným záberom.

O konštrukcii produktu

Táto tlmiaca doska retardéra má kompozitnú konštrukciu: doska z uhlíkovej ocele Q235 spojená s gumovou tlmiacou vrstvou.

Doska z uhlíkovej ocele Q235.Táto konštrukčná oceľ poskytuje tuhosť potrebnú na bezpečnú montáž proporcionálneho ventilu. Odoláva ohýbaniu a deformácii pod upínacími silami upevňovacích skrutiek a vibráciami vozidla. Oceľová doska udržuje presnú orientáciu ventilu vzhľadom na telo ventilu, čím zaisťuje, že pneumatické a elektrické spojenia zostanú zarovnané.

Gumená tlmiaca vrstva.Elastomérová vrstva absorbuje vysokofrekvenčnú vibračnú energiu a premieňa ju na teplo, ktoré sa odvádza cez dosku. Táto gumová zmes je formulovaná tak, aby si zachovala svoje tlmiace vlastnosti v celom teplotnom rozsahu, s ktorým sa stretávame pri prevádzke ťažkých nákladných vozidiel, od studených štartov v zime až po trvalé teplo zo systému spomaľovača počas dlhých zjazdov.

Výhoda kompozitného dizajnu.Spojením kovu a gumy do jedného celku poskytuje tlmiaca doska konštrukčnú montáž a izoláciu vibrácií v jednom kompaktnom komponente. To eliminuje potrebu samostatných montážnych držiakov a gumových izolátorov, čo zjednodušuje zostavu ventilu a znižuje potenciálne miesta zlyhania.

Kompatibilné modely retardérov a aplikácie vozidiel

FAST Hydraulic Retarder Damping Plate for Shacman Truck je kompatibilný s celým radom modelov hydraulických retardérov FAST:

1. FH400B (sériové pripojenie). Montáž in-line s prevodovkou, vhodná pre vozidlá, kde priestor umožňuje sériovú inštaláciu.

2. FH240B. Kompaktný model sériového pripojenia pre aplikácie s nižším výkonom.

3. FHB320B (paralelné pripojenie). Montuje sa vedľa prevodovky, pričom zachováva rozhranie vývodového hriadeľa (PTO).

4. FHB400B. Model paralelného pripojenia s vyššou kapacitou.

Tieto modely retardérov sú z výroby namontované alebo namontované predajcom na:

1. Shacman X5000, X6000, M3000S a ďalšie ťažké nákladné vozidlá Shacman

2. Séria Sinotruk HOWO

3. Autobusy a autokary Yutong a Yaxing

4. Iné značky úžitkových vozidiel, ktoré používajú retardéry FAST

Pre dielne a prevádzkovateľov vozového parku poskytuje spomaľovacia doska tlmenie jeden SKU, ktorý pokrýva viacero modelov retardérov a aplikácií vozidiel, čím zjednodušuje správu zásob.

Inštalácia a údržba

Výmena tlmiacej platne retardéra si vyžaduje pozornosť k detailom:

Odporúča sa profesionálna inštalácia

Práca zahŕňa demontáž telesa riadiaceho ventilu retardéra. Odporúčame, aby výmenu vykonal technik so skúsenosťami so servisom retardéra FAST.

Špecifikácia krútiaceho momentu

Upevňovacie skrutky musia byť utiahnuté predpísaným momentom pomocou momentového kľúča. Prílišné utiahnutie môže poškodiť telo ventilu alebo tlmiacu dosku; nedostatočné utiahnutie umožňuje pohyb a vibrácie.

Skontrolujte súvisiace komponenty

Po odstránení ventilu skontrolujte, či nie je poškodený samotný proporcionálny ventil. Skontrolujte, či tesnenie O-krúžku nie je tvrdé, prasknuté alebo deformované a v prípade potreby ho vymeňte.

Funkčný test po inštalácii

Po opätovnom zložení otestujte retardér vo všetkých prevádzkových režimoch pri konštantnej rýchlosti a pri každom brzdnom stupni, aby ste potvrdili normálnu brzdnú silu a žiadne úniky vzduchu alebo oleja.

Väčšinu inštalácií môže skúsený technik dokončiť do jednej hodiny.

Ako Skyond kontroluje a testuje kvalitu?

Každá tlmiaca doska FAST hydraulického retardéra pre Shacman Truck dodaná spoločnosťou Skyond je pred odoslaním skontrolovaná:

Rozmerové overenie.Umiestnenie montážnych otvorov, hrúbka a celkové rozmery dosky sa kontrolujú podľa špecifikácií OEM, aby sa zaistilo správne upevnenie.

Integrita gumovej väzby. Gumová vrstva je kontrolovaná na správne priľnutie k oceľovej doske bez dutín alebo oddelení.

Povrchová úprava.Oceľový plech je skontrolovaný, či neobsahuje otrepy, ostré hrany alebo koróziu, ktoré by mohli ovplyvniť inštaláciu alebo životnosť.

Ukážkové testovanie. Náhodné vzorky z každej šarže sa podrobia kompresným a vibračným testom na overenie tlmenia.

Pokročilá výroba v spoločnosti Skyond

Skyond prevádzkuje moderné výrobné zariadenie vybavené presnými strojmi a automatizovanými výrobnými linkami. Naša továreň je schopná vyrábať tlmiacu dosku FAST hydraulického retardéra pre nákladné vozidlo Shacman a ďalšie presné komponenty podľa konzistentných noriem kvality.

Presné CNC obrábanie. Naše CNC zariadenie zvládne rezanie a tvarovanie kovových komponentov podľa presných špecifikácií. Pre tlmiacu dosku to zaisťuje presné umiestnenie montážnych otvorov, konzistentnú hrúbku dosky a správne pripevnenie k telu ventilu. Presnosť rozmerov priamo ovplyvňuje jednoduchosť inštalácie a schopnosť dosky udržiavať zarovnanie ventilu pri vibráciách.

Automatizovaná montáž a kontrola kvality. Automatizované procesy znižujú ľudskú chybu a zaisťujú konzistentnú kvalitu zostavenia v rámci výrobných sérií. Každá šarža prechádza kontrolou vo viacerých fázach, od overenia surovín až po testovanie hotového výrobku.

Špeciálna linka na lepenie gumy. Gumová tlmiaca vrstva je pripojená k oceľovej doske pomocou kontrolovaných procesov, ktoré zaisťujú správnu priľnavosť bez dutín alebo delaminácie. Táto integrita spojenia je rozhodujúca pre výkon dosky tlmenia vibrácií počas jej životnosti.

Testovacie zariadenie. Vysoko presné meracie nástroje a elektrické testery overujú výkonnosť produktu v simulovaných prevádzkových podmienkach. Náhodné vzorky z každej šarže sa podrobia kompresným a vibračným testom, aby sa potvrdilo, že charakteristiky tlmenia spĺňajú špecifikácie.

Výrobná kapacita. Naše zariadenie podporuje výrobu vo veľkom meradle na splnenie hromadných objednávok pri zachovaní konzistentnej kvality. Pre prevádzkovateľov vozových parkov a obchodné spoločnosti, ktoré vyžadujú objemové zásielky, môžeme výrobu zodpovedajúcim spôsobom upraviť.

Globálna dodávka a logistika

Skyond vyváža do Ruska, Strednej Ázie, juhovýchodnej Ázie, Afriky, Južnej Ameriky a ďalších regiónov. Náš logistický tím má na starosti:

1. Nakladanie kontajnera so správnym zabezpečením, aby sa zabránilo poškodeniu pri preprave

2. Colná dokumentácia pre hladké zúčtovanie

3. Nasmerovanie do hlavných prístavov pre efektívnu medzinárodnú prepravu

Väčšina bežných objednávok na tlmiacu dosku FAST hydraulického retardéra pre loď Shacman Truck do 7-45 dní po potvrdení platby. Pre zákazníkov s pravidelnými požiadavkami vieme zabezpečiť plánované zásielky alebo udržiavať zásoby v skladoch špeditérov pre rýchlejšie doručenie.

Bežné otázky

Q1: Ktoré čísla dielov zodpovedajú tejto tlmiacej doske?

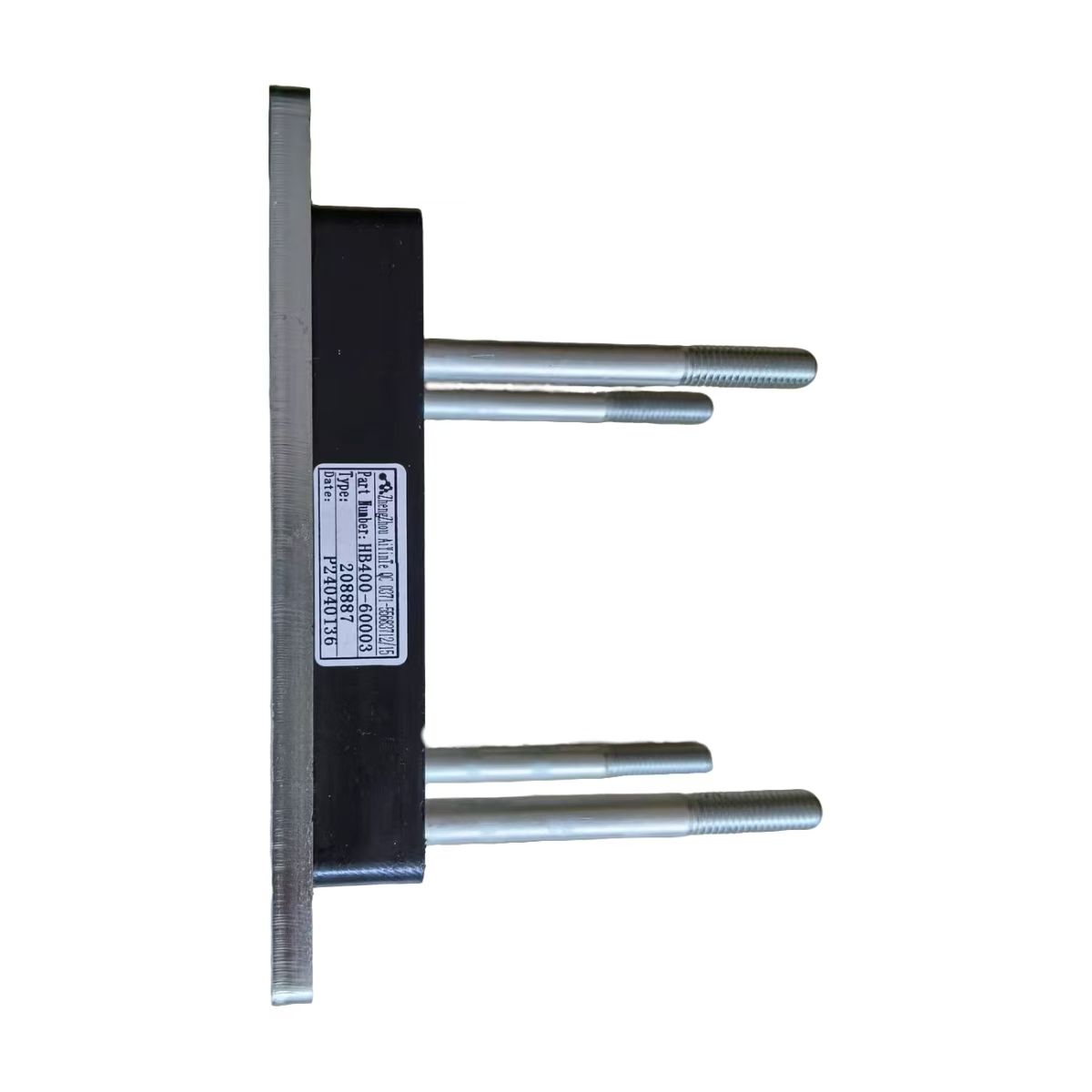

Tlmiaca doska je k dispozícii ako HB400-60003 a HB400-60002. Kompletná zostava proporcionálneho ventilu s tlmiacou doskou je HB400-60001.

Q2: Ako potvrdím, že táto tlmiaca doska vyhovuje môjmu nákladnému autu?

Skontrolujte model retardéra na identifikačnom štítku na tele retardéra. Medzi kompatibilné modely patria FH400B, FH240B, FHB320B a FHB400B. Prípadne poskytnite VIN vášho vozidla svojmu dodávateľovi na presné priradenie v katalógu elektronických súčiastok FAST alebo Shacman.

Q3: Čo by som mal vymeniť spolu s tlmiacou doskou?

Skontrolujte, či proporcionálny ventil nie je poškodený. Skontrolujte, či tesnenie O-krúžku nie je staré alebo opotrebované a v prípade potreby ho vymeňte.

Q4: Môžem si to nainštalovať sám?

Práca zahŕňa teleso riadiaceho ventilu retardéra. Odporúčame inštaláciu technikom so skúsenosťami so servisom retardéra FAST, aby sa zabezpečil správny krútiaci moment a testovanie funkčnosti.
