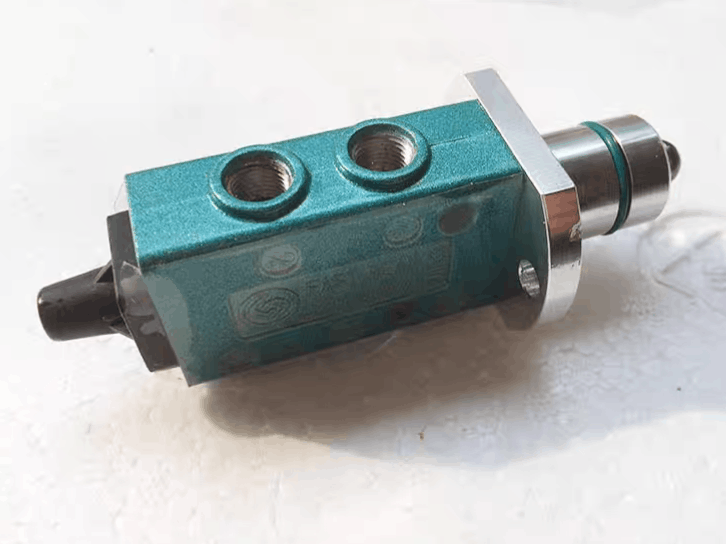

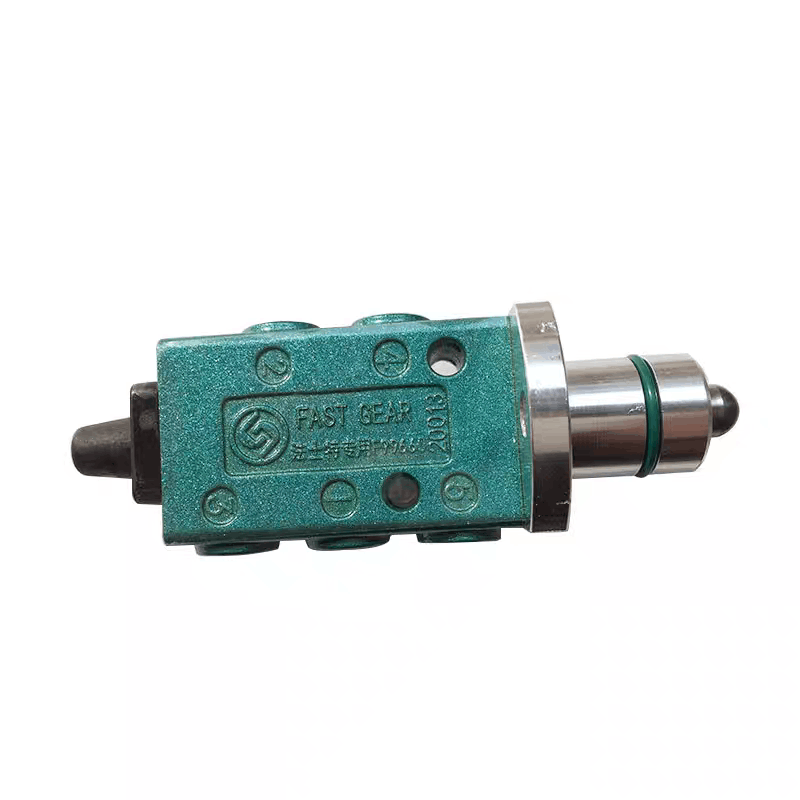

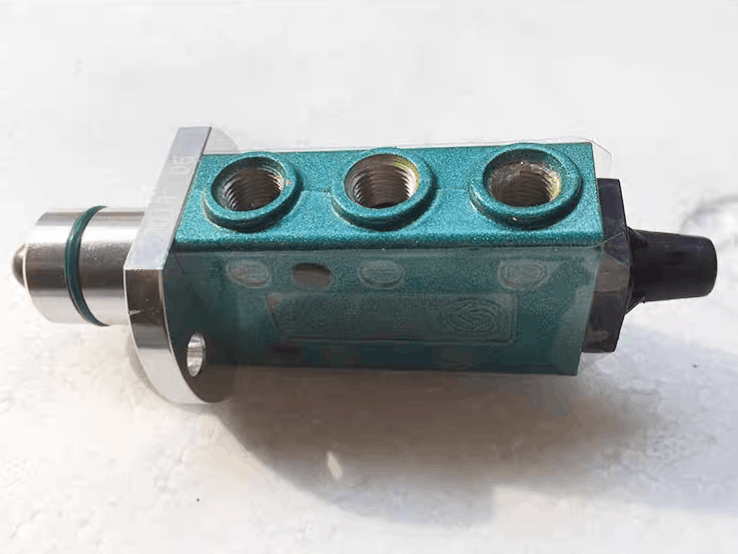

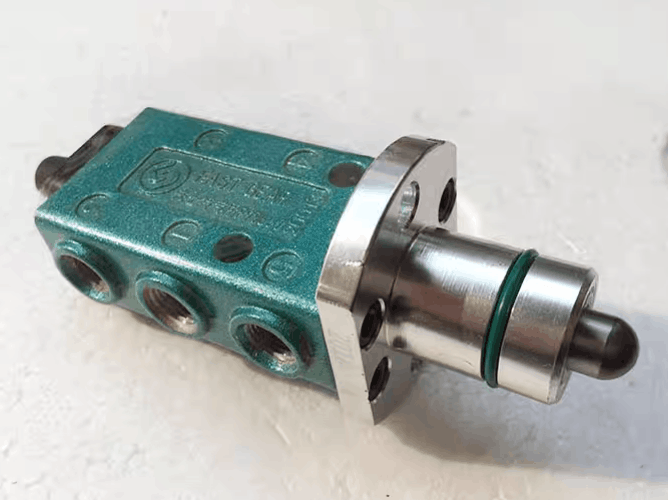

Regulačný ventil riadenia vzduchu rýchlej prevodovky nákladného vozidla F99660

Ventil regulácie vzduchu rýchlej prevodovky Skyond F99660 je ventil Double H ako základný komponent v systémoch riadenia pneumatického radenia rýchlej prevodovky, ktorý sa bežne vyskytuje na značkách Shacman F3000, X3000, HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi a ďalších ťažkých nákladných automobiloch. Regulačný ventil ovládania vzduchu v prevodovke riadi pneumatickú distribúciu tlaku, ktorá umožňuje synchronizované radenie medzi pomocnou a hlavnou sekciou prevodovky. Keď tento ventil zlyhá, vzduchový okruh zostane otvorený a radiaca vidlica sa zablokuje v jednom rozsahu, čo znemožňuje bežné radenie. Jeho výmena za regulačný ventil ovládania vzduchu v prevodovke obnoví správne pneumatické ovládanie a spoľahlivé radenie rozsahu.

 Hlavná funkcia

Ventil na reguláciu vzduchu rýchlej prevodovky Truck F99660 sa často označuje ako dvojitý H ventil alebo dvojcestný H ventil. Ide o pneumatický spínač, ktorý nasmeruje stlačený vzduch do radového valca prevodovky, čím umožňuje mechanický prechod medzi vysokými a nízkymi prevodmi počas prevádzky.

Ventil obsahuje dva nezávislé kanály pre priechod vzduchu:

Vzduchový okruh s nízkym dosahom. Ovláda radenie prevodových stupňov 1 až 4.

Vzduchový okruh s vysokým dosahom. Spolupracuje s prídavnou prevodovkou na zaraďovanie prevodových stupňov 5 až 8 a vyšších.

Keď vodič posunie radiacu páku doľava alebo doprava, guľový posuvný plunžer alebo cievka ventilu sa zodpovedajúcim spôsobom posunie. Posunutím do polohy nízkeho dosahu sa piest stiahne a otvorí sa vzduchový okruh nízkeho dosahu. Presun do polohy vysokého dosahu umožňuje vysunutie cievky pod silou pružiny, čím sa otvorí okruh vzduchu s vysokým dosahom. Tým sa synchronizuje radenie hlavnej skrine s prepínaním rozsahu pomocnej skrine, čím sa zmena prevodového stupňa dokončí jedným plynulým pohybom.

Vlastnosti produktu

Odolné vysoko kvalitné tesnenie.

 Regulačný ventil riadenia vzduchu pre rýchlu prevodovku Truck F99660 používa špeciálne gumové tesnenia určené na dlhodobé udržanie tlaku vzduchu. Tento materiál odoláva vytvrdzovaniu a praskaniu, ktoré spôsobuje neustály únik vzduchu v pneumatických systémoch, čím sa znižuje potreba častých výmen ventilov.

Precízne opracované puzdro.

Teleso ventilu je vyrobené s prísnymi toleranciami, aby sa zabezpečilo správne zarovnanie všetkých vnútorných ciest a portov. Táto presnosť zabraňuje prilepeniu vnútorného piestu a zabezpečuje, že prevodovka radí medzi rozsahmi bez zaváhania. Konzistentná odozva ventilov znamená hladšie zaraďovanie prevodových stupňov a menšiu únavu vodiča.

Odolnosť voči vibráciám a prachu.

Robustný konštrukčný dizajn je špeciálne optimalizovaný pre ťažké nákladné vozidlá prevádzkované na staveniskách a v banských prevádzkach. Udržuje konzistentný regulačný výkon, aj keď je vystavený vysokofrekvenčným vibráciám a environmentálnym nečistotám – podmienkam, ktoré rýchlo degradujú nižšie ventily.

Nákladovo efektívna údržba.

Vďaka vysokému pomeru ceny a výkonu pomáha tento ventil operátorom znižovať náklady na časté opravy. Jeho spoľahlivá životnosť predlžuje interval medzi prenosovými službami, udržuje nákladné vozidlo na ceste dlhšie a znižuje prestoje.

Priama výmena OEM.

Montážne rozmery, konfigurácia portov a špecifikácie závitov zodpovedajú štandardom pôvodného vybavenia. Inštalácia nevyžaduje žiadne úpravy prenosu alebo existujúcich vzduchových vedení.

Základné informácie

Inštalácia a denná údržba

Regulačný ventil na reguláciu vzduchu pre rýchlu prevodovku nákladného vozidla F99660 je namontovaný na jednej strane zostavy horného krytu prevodovky a je pripojený k rozvodom vzduchu Double H. Pri výmene je potrebné venovať pozornosť niekoľkým faktorom:

Potvrďte číslo dielu.Uistite sa, že nový ventil je F99660. Samotné objednávanie podľa modelu vozidla so sebou nesie riziko, ktoré sa vždy overuje podľa špecifikácie prevodovky.

Skontrolujte súvisiace komponenty.Pri výmene ventilu skontrolujte zostavu horného krytu a vzduchové potrubia Double H, či nie sú staré alebo poškodené. Opotrebované vzduchové vedenia alebo poškodený kryt môžu spôsobiť pretrvávajúce problémy aj pri novom ventile.

Odporúča sa profesionálna inštalácia.Práca zahŕňa prevodový pneumatický systém. Odporúčame inštaláciu technikom so skúsenosťami so servisom FAST prevodovky, aby sa zabezpečilo správne vedenie a tesnenie.

Skontrolujte nastavenie radiacej páky.Ak problémy s radením pretrvávajú aj po inštalácii, skontrolujte, či je poloha radiacej páky správne nastavená. Nesprávne zarovnanie páky môže zabrániť úplnému uvedeniu ventilu do činnosti.

Funkčný test.Po inštalácii otestujte všetky rozsahy prevodových stupňov, aby ste potvrdili správne zaradenie a počúvajte normálne zvuky výfuku počas radenia.

Test a kontrola kvality

Skyond prevádzkuje moderné výrobné zariadenie vybavené pokročilou výrobnou technológiou a prísnymi štandardmi kvality.

Testovacie parametre. Každý ventil je testovaný na:

1. Integrita pneumatického tesnenia pod prevádzkovým tlakom

2. Vnútorný pohyb piesta a funkcia vratnej pružiny

3. Zarovnanie portov a prietokové charakteristiky

4. Stav závitu a montážne rozmery

Kompletné pokrytie dodávateľského reťazca

Okrem regulačného ventilu riadenia vzduchu s rýchlou prevodovkou nákladného vozidla F99660 ponúka Skyond komplexný sortiment dielov Shacman a Sinotruk.

Komponenty prevodovky:Zostavy prevodoviek, synchronizátorov, radiacich vidlíc a pneumatických ovládacích ventilov.

Časti motora: Súpravy na generálne opravy, piesty, hlavy valcov, vstrekovače paliva a komponenty turbodúchadiel.

Kabína a podvozok: Zostavy kabíny, komponenty odpruženia a časti riadenia.

Položky údržby: Profesionálne filtre, spojkové kotúče a vysokovýkonné brzdové doštičky.

Náš kompletný sortiment umožňuje zákazníkom konsolidovať objednávky a znížiť réžiu riadenia dodávateľov. Obchodné spoločnosti môžu odoberať viacero produktových radov od jedného dodávateľa, čo zjednodušuje logistiku a riadenie zásob.

Výrobná kapacita a efektivita dodávateľského reťazca

Skyond udržiava konzistentnú kapacitu výroby a dodávky pre ventil F99660 a ďalšie pneumatické komponenty.

1. Výrobná kapacita. Naša prevádzka prevádzkuje CNC obrábanie, automatizovanú montáž a robotické zváracie linky. Mesačná výrobná kapacita pneumatických regulačných ventilov presahuje 10 000 jednotiek, čo podporuje malosériové aj objemové objednávky.

2. Inventár surovín. Skladujeme materiály krytu, gumové tesnenia a pružinové komponenty, aby sme sa vyhli oneskoreniam vo výrobe. To zaisťuje, že môžeme začať vyrábať ihneď po potvrdení objednávky.

3. Zabezpečenie kvality. Každý ventil je pred balením testovaný na integritu tesnenia, pohyb piestu a prietok cez port. Náhodné vzorky z každej šarže sa podrobia rozšíreným cyklickým testom na potvrdenie trvanlivosti.

4. Sklad a logistika. Náš sklad s rozlohou 10 000 m² používa digitálny inventárny systém, ktorý sleduje diely podľa miesta a dátumu rotácie. Väčšina objednávok je vyzdvihnutá a zabalená do 48 hodín od potvrdenia platby.

5. Zmiešané nakladanie kontajnera. Okrem ventilu F99660 môžeme do toho istého kontajnera zahrnúť ďalšie diely z nášho katalógu, filtre, brzdové doštičky, komponenty spojky, čím sa znížia vaše celkové náklady na prepravu a zjednoduší sa colné odbavenie.

6. Plánované zásielky. Pre prevádzkovateľov vozových parkov a obchodné spoločnosti s pravidelnými požiadavkami môžeme zabezpečiť plánované dodávky tak, aby zodpovedali vašim cyklom údržby alebo zásobovania, čím sa zníži potreba núdzových objednávok.

FAQ

Otázka 1: S ktorými vozidlami je kompatibilný regulačný ventil ovládania vzduchu F99660 s rýchlou prevodovkou?

Je kompatibilný s Shacman F3000, X3000, Sinotruk HOWO, FAW, Dongfeng, Foton Auman, Steyr, Beiben, JAC, Hualing, Jie Shi a ďalšími značkami ťažkých nákladných vozidiel vybavených FAST prevodovkami. Pred objednávkou vždy potvrďte model prevodovky.

Q2: Čo sa stane, keď ventil Double H zlyhá?

Vzduchový okruh zostáva otvorený a radiaca vidlica sa zablokuje v jednom rozsahu, ktorý je buď vysoký alebo nízky, takže bežné radenie prevodových stupňov nie je možné. Ventil môže tiež spôsobiť úniky vzduchu alebo zlyhať pri nasmerovaní vzduchu do správneho otvoru valca.

Otázka 3: Ako môžem diagnostikovať chybný ventil Double H?

Skontrolujte nepretržitý výfuk z ventilu. Otestujte radenie medzi rozsahmi pri počúvaní bežných zvukov výfuku. Ak ventil nevykazuje žiadnu odozvu alebo sa prevodovka drží v jednom rozsahu, ventil je primárnym podozrivým. Skontrolujte tiež tesnenia valca radenia prevodových stupňov, pretože netesnosť valca môže napodobňovať poruchu ventilu.

Q4: Mal by som pri inštalácii nového ventilu vymeniť iné diely?

áno. Skontrolujte zostavu horného krytu a vzduchové vedenia Double H, či nie sú staré alebo poškodené. Skontrolujte nastavenie radiacej páky, nesprávne zarovnanie môže zabrániť úplnému uvedeniu ventilu do činnosti. Vymeňte všetky opotrebované komponenty, aby ste sa uistili, že nový ventil funguje tak, ako má.

Začnite objednávať ventil F99660

Povedzte nám, čo potrebujete a my sa postaráme o zvyšok.

Uveďte podrobnosti objednávky. Pošlite nám kód produktu F99660 a požadované množstvo. Pre hromadné objednávky poskytneme odstupňované ceny na základe objemu.

Získajte cenovú ponuku do 24 hodín. Náš tím odpovie s potvrdenou cenou, aktuálnou skladovou dostupnosťou a odhadovanými dátumami dodania.

Potvrdíme a odošleme. Po potvrdení platby väčšina objednávok opustí náš sklad do 7-45 dní. Zaoberáme sa logistikou – nakládkou kontajnerov, colnou dokumentáciou a nasmerovaním do vášho prístavu.
